บทที่ 7 การสั่งค่าเปิดปิดไฟผ่าน internet (blynk)

กรกฎาคม 24, 2561 Posted by arjantom 1 comment
บทที่ 7 การสั่งค่าเปิดปิดไฟผ่าน internet (blynk)



1. Download code : Download



2. ตั้งค่า Auth ที่ได้มาจากการติดตั้ง App Blynk โดยค่าที่ได้จะส่งมาทางเมลล์ในการสมัคร ดังนี้



2.1  ค้นหา app blynk ใน play store
 2.2 ติดตั้ง Blynk
2.3 สร้าง Create New Account

 2.4 กรอก Email และ Password เพื่อสมัคร
 2.5 เลือก Sign Up

 2.6 กดเครื่องหมาย + เพื่อสร้าง New Project
 2.7 ตั้งชื่อ Project Name

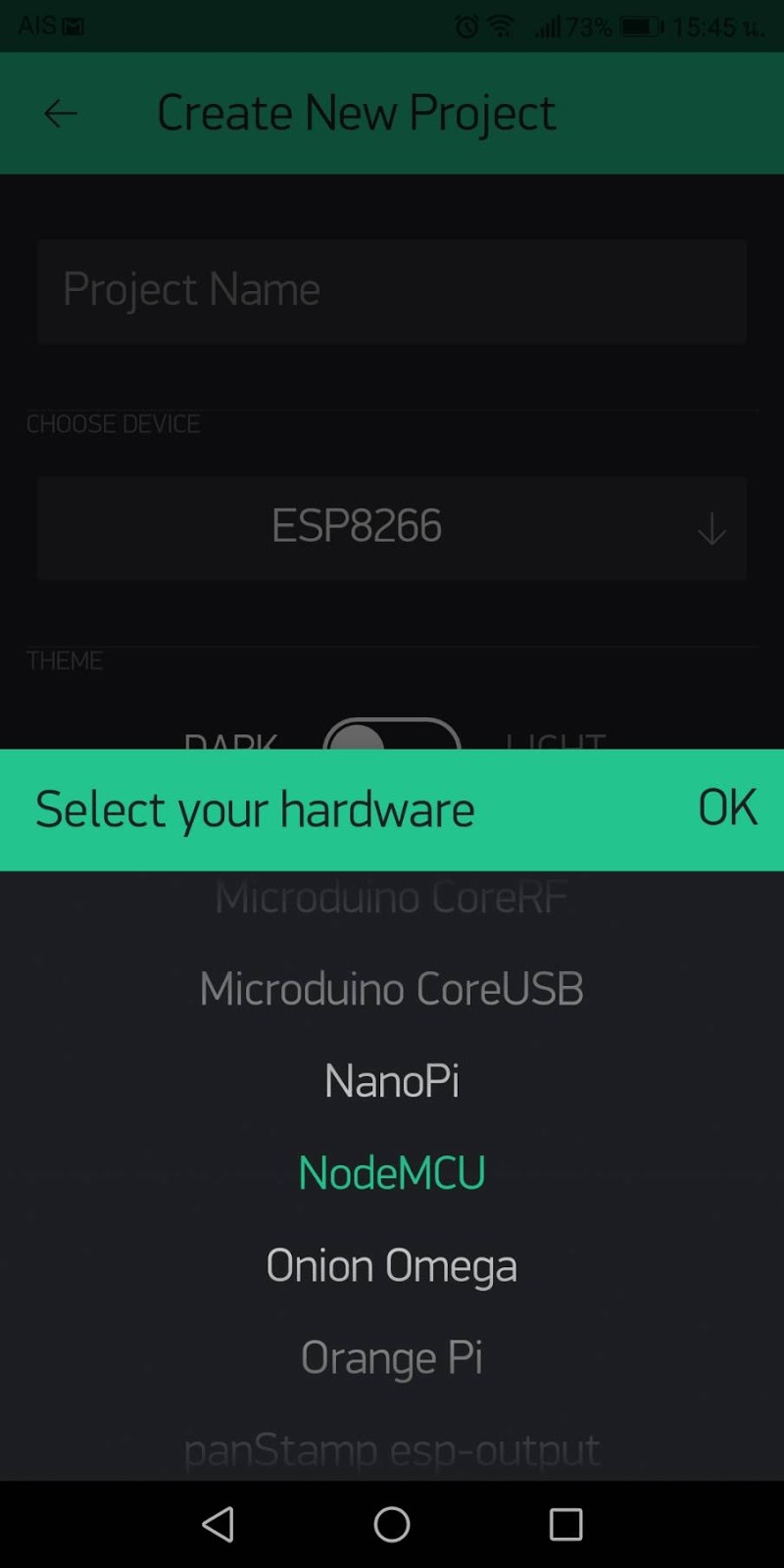

2.8 เลือก Your Hardware ในที่นี้เลือก Nodemcu แล้ว OK

2.9 เลือก Create เพื่อสร้างชิ้นงาน

2.10 ทาง App blynk จะส่งรหัส Auth มายังเมลล์ของตนเอง


2.11 เปิดเมลล์ เพื่อค่ารหัสไปใส่ยังโปรแกรม ในภาพ





2.12 นำค่าที่ได้ไปใส่ใน โปรแกรม Arduino ข้างต้น ตั้งค่า wifi แล้ว Upload ลงไปใน Board Nodemcu


3. การสร้าง Button เพื่อ Connect กับ แต่ละขา ของ Nodemcu
3.1 เข้า App blynk
3.2 กดเครื่องหมาย + ตามภาพ
 3.3 กดเลือก Button
 3.4 กดที่ Button เพื่อตั้งค่า
 3.5 ตั้งชื่อ Button
 3.6 เลือกขา Digital Pin ตั้งแต่ D0,D1,D2,... เพื่อเชื่อมกับ Nodemcu ในขาต่างๆ
 3.7 ตั้งค่า Mode โดยเลือกว่า
      - Mode push (กดค้างแล้วสวิตซ์จะเปิด เอามือออกสวิตซ์จะดับ)
      - Mode switch (กดเพื่อเปิด กดเพื่อปิด)
